方案概述
summary
业务需求升级:数字化业务飞速增长,Wi-Fi6协议全面升级,对网络带宽 提出更高要求。
网络结构复杂:网络结构复杂、层次多,上线新业务涉及大量设备,出了 问题故障点难寻。
弱电运维工作量大:弱电间数量又多又分散,环境要求高、管理投入大, 还会引入消防隐患。
解决方案
Solution
为了解决传统网络面临问题,我公司提出光网络的解决方案,光网络具有如下特点:
- 以太网建设
- 光网建设
- 超宽容量,演进无忧
- 超长传输,稳定可靠
- 极简部署,降本增效
超宽容量,演进无忧:光纤带宽几乎无限,平滑演进至100G,应对未来AR/VR教学,多网合一,全光承载。超宽容量,演进无忧:光纤带宽几乎无限,平滑演进至100G,应对未来AR/VR教学,多网合一,全光承载。
超长传输,稳定可靠:光纤布线最长可达20KM,覆盖校园每个角落光纤耐腐蚀、抗老化,使用寿命长达30年,远高于铜缆。
极简部署,降本增效:节省90%的布线空间,PON全光:弱电间无源,开局免配置,傻瓜式运维超长传输,稳定可靠:光纤布线最长可达20KM,覆盖校园每个角落光纤耐腐蚀、抗老化,使用寿命长达30年,远高于铜缆。
优势说明
PROGRAMME OVERVIEW
架构先进:POL网络采用单模光纤,带宽潜力近乎无限;宽带随需平滑升级。
安全可靠:全光纤传输,防探测,防电磁干扰;PON设备提供极强的DoS防御能力,减少网络攻击。
融合承载:POL方案可一网承载数据、语音、视频、串口等业务,综合布线与弱电网络完美融合。
绿色节能:POL方案用无源分光器替代传统网络的汇聚设备,且设备间无需空调,更节能。
维护方便:PON技术原生采用集中管理方式,避免传统方案分散管理弊端,降低了运维难度。
节省成本:全光方案中,接入终端距离用户更近,节约了大量铜缆资源,使得建设成本大幅降低。
部署模式一
ONU+面板AP方式,在设备选型方面采用OLT、分光器及ONU代替传统的汇聚层、接入层交换机,由ONU提供宿舍内的有线接入,并通过ONU下挂AP的方式提供宿舍内的无线接入。 在业务上ONU负责二层接入,实现用户VLAN的隔离,OLT负责实现QinQ封装,扩展VLAN数量并透传外层标签到学校现有的核心设备上终结。
部署模式二
OLT+PONAP方式,在设备选型方面采用OLT、分光器及光网PONAP代替传统的汇聚层、接入层交换机,由光网AP提供宿舍内的有线无线一体化的接入。 业务上光网PONAP负责二层接入,实现用户VLAN的隔离,OLT负责实现QinQ封装,扩展VLAN数量并透传外层标签到学校现有的核心设备上终结。
解决方案
PROGRAMME OVERVIEW

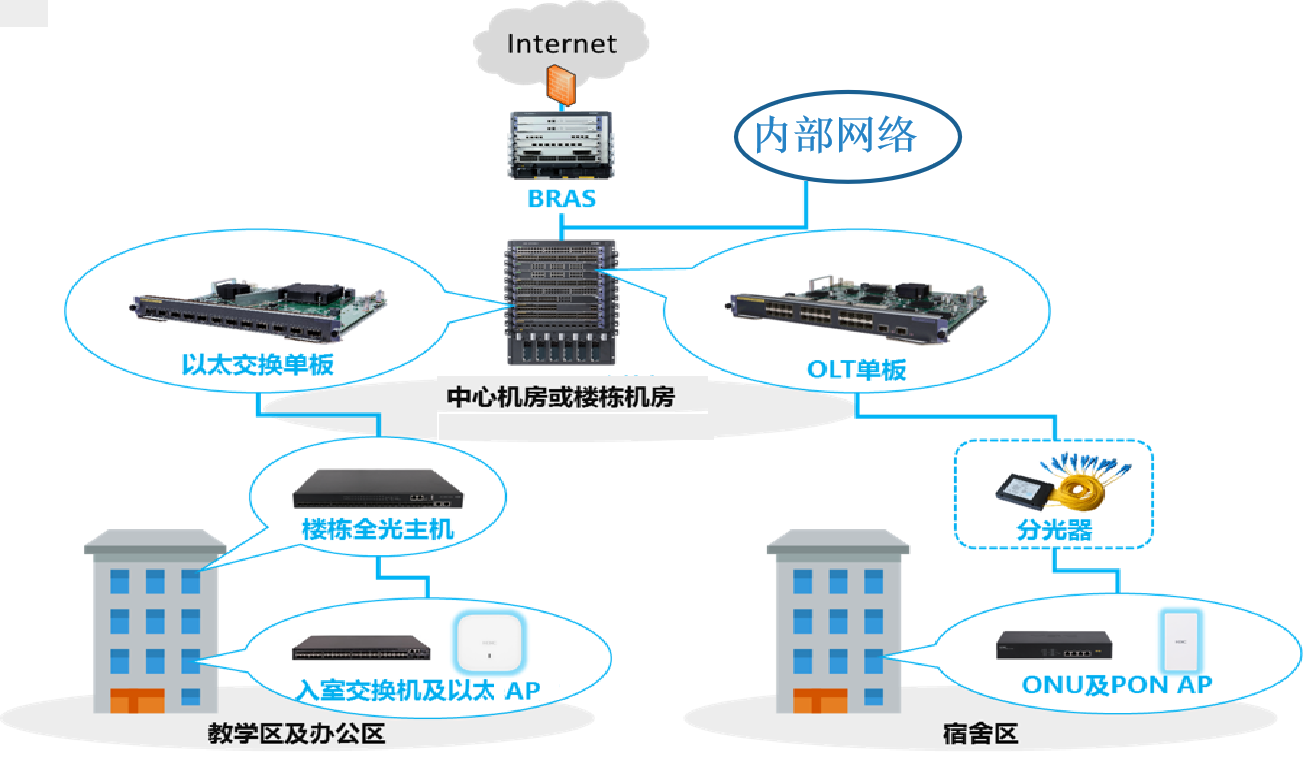

以太网方案:
♦ 兼容原有网络和厂商
♦ 一栋楼仅需一个汇聚设备
♦ 下行设备独享带宽 零学习成本,上手快
♦ 适合现网局部升级、东西向流量多的场景,如AR实训室等
PON全光方案:
♦ 三层变两层,结构更简单
♦ 带宽动态分配,节省上行光纤资源
♦ 分光器无源,可取消弱电间 配置点少,上电即用 适合南北向流量为主的场景,如宿舍、纯无线场景
